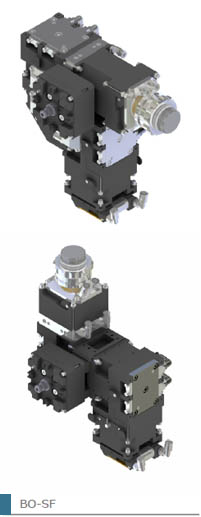

BO-SF | Сварка с применением обрабатывающей лазерной оптики
Лазерная головка для сварки со стабильным фокусом до 30 кВт
Особенности
• практически постоянное положение фокуса даже с использованием высокомощных и одномодовых лазеров
• надежность эксплуатации с высокомощными лазерами
• испытано на 30 кВт лазере (YLS-30 000, “IPG Laser GmbH”, Германия)
Описание
Лазерная обрабатывающая оптическая головка для сварки ВО-SF, часть модульной системы scapacs®, применяется в промышленности для качественного решения задач с высокими требованиями к стабильному положению фокуса. Конструктивное исполнение обеспечивает высокое качество пучка при незначительных потерях мощности.
Применение различных коэффициентов увеличения дает возможность получать соответствующие рабочие расстояние и диаметра фокусного пятна, что позволяет легко интегрировать оптическую голову ВО-SF в любые обрабатывающие установки под различные производственные задачи.
Характеристики
• высокая надежность процесса за счет минимального смещения фокуса
• высокая эффективность процесса благодаря высокому качеству излучения в фокусе
• высокая стабильность процесса за счет долговременной стабильности положения фокуса
• положение фокуса не зависит от загрязнений
• водяное охлаждение зеркал обеспечивает длительную работу оборудования в критических условиях, при накопительных загрязнениях в неглубоком проваре на зеркалах, без снижения качества и эффективности всего процесса в целом
• благодаря конструктивному выполнению узла замены защитного стекла, имеется доступ к очистке системы (например, чистым воздухом или газом перед началом работы)
• практически безошибочное отражение в системах с тройным (и более) отражением луча
Технические данные
| Максимальная мощность лазера | 30 кВт |
| Смещение фокуса | ± 0,02 мм/кВт При увеличении М=1:3; Fkoll=80мм; для 1-6 кВт волоконного лазера (BPP: 25 мм/мрад) |
| Типы лазеров Длина волны излучения (нм) Рабочий угол | Все промышленные твердотельные лазеры 915-1070 до 450 мрад @Fkoll=80 мм |
| Потери мощности | < 2% |
| Фокусное расстояние (нм) (свободная комбинация, другие по запросу) | коллимация 80, 120, 175 фокусировка 175, 250, 350, 500 |
| Типы коннекторов (другие по запросу) | Стандарты автопрома Trumpf Typ-D, Trumpf Typ-B, Optoskand QBH |
| Кроссджет | Газ: воздух Рабочее давление газа: 6 бар |
| Охлаждение Расход воды | Водяное При использовании максимальной мощности: 3,5 л/мин Стандартный: 1 л/мин Важно! Колебания температурые потка +/- 0,5 C°! |
| Вес | 8,5 - 10 кг |
