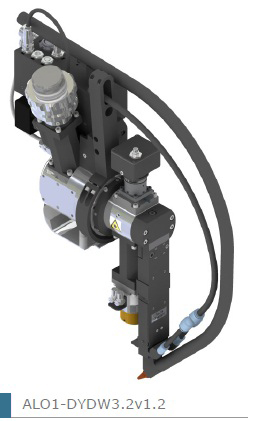

ALO1 | Адаптивная Лазерная обрабатывающая Оптика

Компактная лазерная головка для пайки с системой слежения и направления шва

Применение
• для обработки легированной стали
• Y-швов соединений с отбортовкой
• угловых швов соединений внахлест
• угловых швов тавровых соединений
• астатических швов соединений внахлест

Описание
АЛО1 (адаптивная лазерная обрабатывающая оптика) – головка для лазерной пайки с интегрированной системой слежения за качеством шва (при помощи дополнительной проволоки) CW-лазеров с длиной волны 900-1030, 1064 и 1080 нм. В силу своей компактной конструкции (1-дюймовый объектив) ALO1 позволяет обрабатывать детали со сложной геометрией.
Благодаря запатентованному тактильному методу ведения шва, система ALO1 точно определяет начало шва и отслеживает его прохождение непосредственно в процессе сварки. Различные отклонения в соединяемых деталях выравниваются автоматически.
Система слежения может быть интегрирована в любое управляющее устройство при помощи цифровых и аналоговых входов-выходов. Для объектива и муфты для волоконного кабеля предусмотрена система водяного охлаждения.

Характеристики
• точное отслеживание шва присадочной проволокой с помощью тактильного датчика
• лазерная головка для CW-лазеров, мощностью до 4 кВт
• рабочий диапазон боковой Y: +/- 10 мм
• рабочий диапазон по высоте Z: +/- 5 мм
• оптимизированные системы для пайки деталей
• адаптация к различным роботам
• параметрирование с помощью внешнего контроллера
• интегрированный crossjet
• блок замены защитного стекла

Опционально
• камера и генератор перекрестия
• оптимизированный процесс настройки объектива
• подвод защитного газа дозами или коаксиально
• применим для горячей проволоки до 100 А или 230 А
• отсасывающая труба
• система балансировки для работы вне вертикального положения
