Стационарное оборудование | e10-c303
Оборудование с артикулом e10-c303 - модернизированная версия моделей e8-c303, e8-c151
Применение

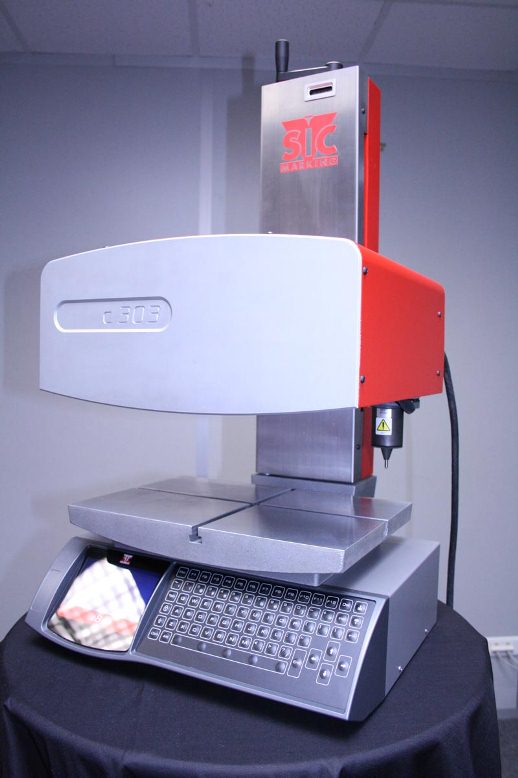

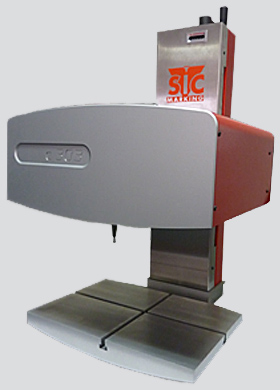

Маркировочный механизм e10-c303 способен маркировать все типы материалов, от стали (с твердостью до 62 HRc) до пластмассы. Аппарат относится к промышленной серии e10, которая предназначена для применения в условиях серийного производства, когда ежедневная норма маркировки составляет более 200 деталей.
Оборудование e10-c303 идеально подходит для нанесения маркировки глубиной до 0,5 мм на мелкогабаритные детали (в том числе шильды, таблички). Благодаря электромагнитному приводу иглы механизм способен маркировать детали с разной формой поверхности: вогнутые или выпуклые, плоские, грубые или обработанные, круглые, и др., требуя всего лишь одного источника энергии - электричества. Увеличенное окно маркировки 300 x 150 мм позволяет обрабатывать большую маркировочную поверхность за один проход.
Управление параметрами задается по двум осям в плоскости - X и Y. Третья ось Z применяется для перемещения по высоте (в данной модели управляется ручным приводом). Возможно подключение дополнительной оси вращения D для маркировки цилиндрических деталей, а также совместное применение всех четырех осей.
Интуитивный интерфейс контроллера e10 и поставляемое с ним программное обеспечение просты в освоении и позволяют управлять всеми необходимыми параметрами маркировки.
Технические характеристики
| Стационарный маркирующий механизм | |
| Тип маркирующего механизма | электромагнитный |
| Размер маркировочного окна | 300 x 150 мм |
| Максимальная скорость маркировки | до 5 сим/сек |
| Максимальная высота маркируемого изделия | 250 мм |
| Глубина маркировки | до 0,5 мм по стали |
| Максимальная твердость материалов | до 62 HRc |
| Размеры (с колонной) | 385 x 360 x 721 мм |
| Вес (с колонной) | 40 кг |
| Потребляемая мощность | 200 Вт |
| Управляющий кабель | 3 м |
| Контроллер e10 | |
| Язык меню | 15 языков, включая русский |
| Графический дисплей | 480 x 272 пикселя |
| Клавиатура | встроенная герметичная QWERTY |
| Внутренняя память | > 1000 маркировочных файлов |
| Сила удара | 9 программируемых уровней |
| Шрифты | Arial, Courier, OCR, OCRA |
| Размер шрифта | от 0,1 до 99 мм |
| Сериализация | автоматическое приращение (буквенное, цифровое, по дате, по времени, по смене и т.д.) |
| Логотип | создается и загружается через ПК |
| 2D-коды (datamatrix) | ECC200 |
| Защита | ограничение доступа через систему паролей |
| Коммуникации | порт USB, Serial RS232, RS422, опционально - RS485, Profibus |
| Размеры | 380 x 322 x 112 мм |
| Вес | 5 кг |
| Потребляемая мощность | 300 Вт |
| Программное обеспечение | в комплекте (см. раздел Программное обеспечение) |
Преимущества

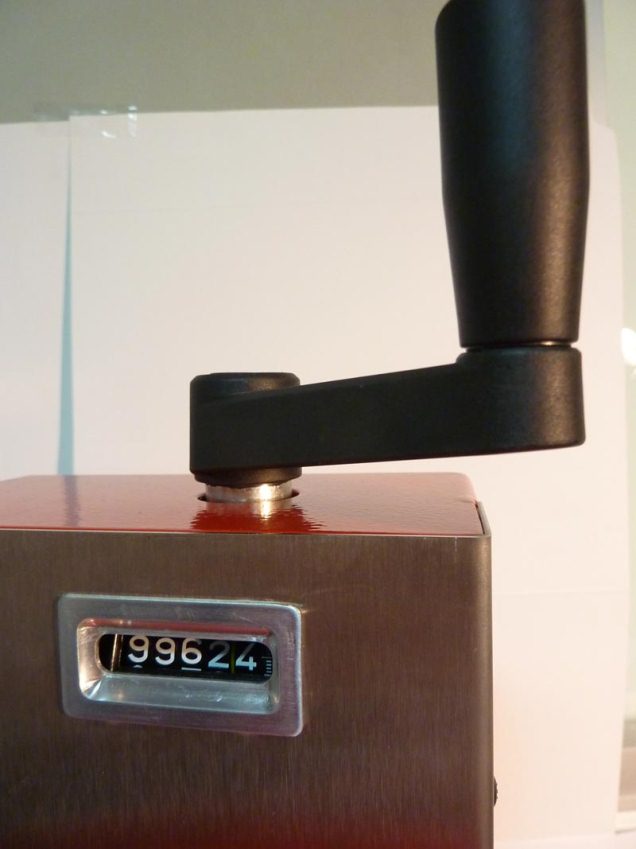

| Встроенный указатель позиции При использовании счетчика оператор видит точное расстояние между маркировочной иглой и заготовкой: - быстрая подготовка к работе - облегченный и стабильный процесс маркировки |  |
| LED подсветка Светодиодная подсветка освещает рабочую зону маркировки с двух точек: - контроль за процессом маркировки - точная настройка маркировки |  |
| Новая конструкция привода и направляющих Отсутствие приводных ремней и червячной подачи позволили упростить конструкцию привода и повысить его надежность Увеличенная производительность до 3000 маркировок в день Повышенная надежность механизма позволила повысить скорость маркировки и увеличить максимальное количество маркируемых деталей до 3000 шт (+50%) Облегченное обслуживание и ремонт Меньше деталей, проще доступ |  |
| Усиленная колонна и алюминиевый литой стол Большая жесткость конструкции и снижение вибраций позволяют выполнять маркировку более высокого качества |  |

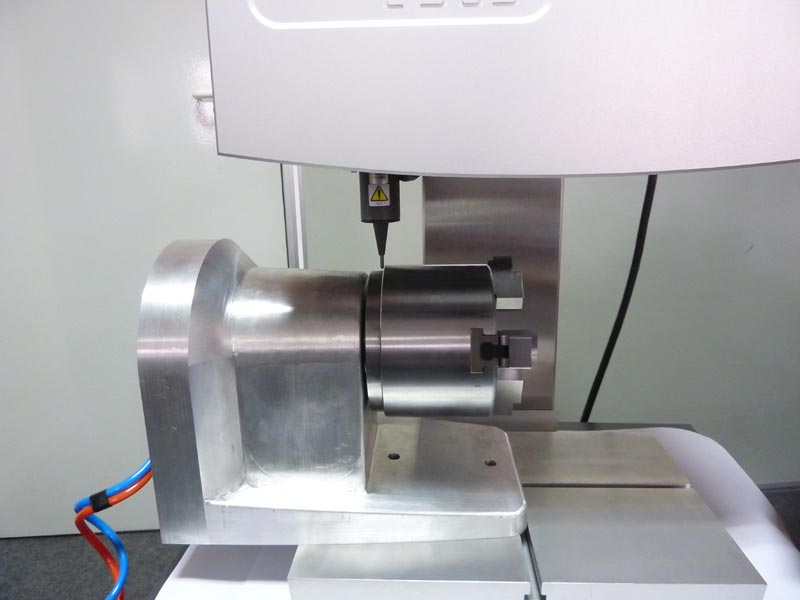

| Усиленная ось вращения до 35 кг Маркировка тяжелых крупногабаритных цилиндрических деталей ø до 125 мм Дополнительно – пневматический зажим |  |
Опции и расходные материалы
| Изображение | Наименование | Описание | Применение |
| Опции | |||
 | sic4300528 Расширенный ремонтный комплект e8/e10-c303 | Кейс с запасными частями, включая ударный модуль | Комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей и позволяет оперативно восстановить работоспособность оборудования и минимизировать простой на участке. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющие иглы, концевые переключатели, приводные ремни, предохранители |
 | sic4300391 Ось вращения D (до 5 кг) Необходима плата управления третьей осью sic3300050 | Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей | Позволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей». Диаметр заготовки: от 6 до 100 мм по наружному диаметру, до 130 мм при зажиме по внутреннему диаметру. Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 5 кг |
 | sic4300312/560 Система поддержки длинных деталей для поворотной оси D (до 5/35 кг) | Подвижный упор для базирования длинных цилиндрических деталей | Устройство поддерживает цилиндрическую деталь в процессе маркировки. Упор предотвращает прогиб заготовки и уменьшает возникновение вибраций |
 | sic4300505 Усиленная ось вращения D (до 35 кг) Необходима плата управления третьей осью sic3300050 | Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей с большой массой | Позволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей. Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру. В патроне имеется отверстие диаметром 30 мм для длинных деталей. Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 35 кг |
 | sic4300544 Усиленная ось вращения D (до 35 кг) Необходима плата управления третьей осью sic3300050 | Трехкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей с большой массой. Пневматический зажим | Позволяет маркировать цилиндрические детали, как вдоль оси, так и по образующей. Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру. В патроне имеется отверстие диаметром 30 мм для длинных деталей. Кулачки патрона могут использоваться как для наружного, так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 35 кг |
 | sic4300203 Позиционирующая накладка | Механическое устройство для крепления бирок, шильдов или табличек | Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки, т.о. значительно ускорятся процесс маркировки однотипных пластин |
 | sic3300051 Опция Ethernet для контроллера e10/e10R | Электронная плата для установки в контроллер. Устанавливается только в СЦ | Опция необходима в том случае, когда требуется централизованное управление маркировочным комплексом с удалённого доступа. Подключение происходит к внутренней компьютерной сети предприятия – Ethernet |
 | sic3300050 Плата управления третьей и четвертой осью | Плата управления третьей и четвертой осью для управления дополнительными опциями | Плата необходима для управления следующими опциями контроллера e10: - Ось вращения - Ось автосенсинга (автоматическая вертикальная ось) |
 | sic4300102 Пульт с кнопками для e10 | Выносной пульт управления с кнопками «старт» и «стоп» | Аксессуар позволяет запускать маркировку и останавливать ее в экстренном случае в любом удобном для оператора месте. Длина кабеля - 1 м. В стандартной комплектации кнопки «старт» и «стоп» располагаются на клавиатуре управления контроллером |
 | sic4300480 Педаль для e10 | Напольная педаль с функцией «старт» и «стоп» | Педаль старт/стоп позволяет одним нажатием запускать или останавливать маркировочный процесс. Ускоряет запуск маркировки, так как не требуется использовать меню контроллера и позволяет оперативно остановить процесс в случае необходимости |
 | Иглы и направляющие 80, 100, 150 мм Иглы с заточкой 60°, 90°, 120° Стандартное оснащение: игла длиной 60 мм и углом заточки 90° | Удлиненные маркировочные иглы с различным углом заточки | Удлиненные маркировочные иглы необходимы для маркировки в глубоких полых областях, когда длины стандартной иглы 60 мм недостаточно. Для различных материалов используется следующий угол заточки иглы: 60° - для пластика, мягких металлов, для маркировки мелким текстом 90° - стандартная игла универсального применения 120° - игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи |
| Расходные материалы | |||
 | sic1120012 Игла с острием 90°, длина 60 мм | Твердосплавная игла для нанесения маркировки | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы зависит от целого комплекса факторов - твердости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т.п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования. В специальных случаях есть возможность использования игл с углом заточки 60 или 120 градусов, длиной 80,100 или 150 мм. |
 | sic2120006 Пружина | Пружина | Пружина служит для возврата иглы в домашнее положение. Рекомендуется на 2-3 иглы менять 1 пружину |
 | sic4300481 Смазка на основе вазелина 125 мл | Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных сервисных работ, рекомендована компанией SIC-Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки |
