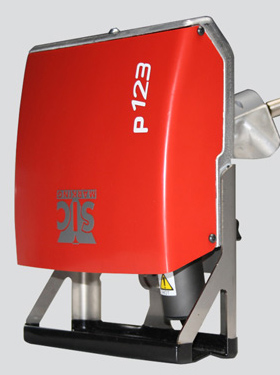

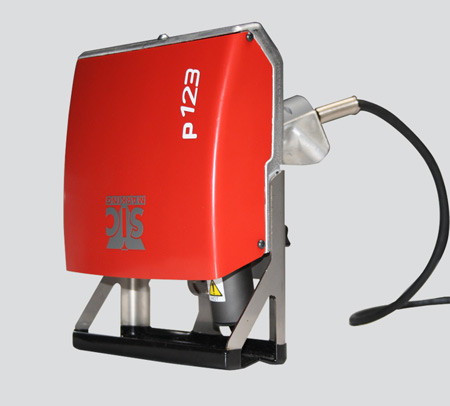

Портативное оборудование | e10-p123
Оборудование с артикулом e10-p123 - модернизированная версия модели e8-p122
Применение
Маркировочный механизм e10-p123 работает со всеми типами материалов, от металла (с твeрдостью до 62 HRc) до пластмассы. Аппарат относится к новой промышленной cерии e10, которая предназначена для применения в условиях серийного производства, когда ежедневная норма маркировки превышает 200 деталей.
Портативное оборудование e10-p123 предназначено для нанесения маркировки глубиной до 0,5 мм на крупногабаритные и тяжелые детали, а также детали, имеющие труднодоступные места для идентификации, что делает сложным маркировку стандартными маркировочными средствами. Прочные и легкие литые алюминиевый корпус и ручка делают аппарат мобильным в эксплуатации, а задняя поверхность корпуса позволяет удобно удерживать маркиратор, что в совокупности с конструкцией ручки гарантирует его идеальную устойчивость. При использовании опции колонны аппарат может функционировать в качестве стационарного. Благодаря электромагнитному приводу иглы механизм способен маркировать детали с разной формой поверхности: вогнутые или выпуклые, плоские, грубые или обработанные, круглые, и др., требуя всего лишь одного источника энергии - электричества.
Данные портативные машины имеют много положительных характеристик: помимо надежности они обладают привлекательным дизайном, просты в эксплуатации, оснащены нескользящей позиционирующей пластиной, а также обладают минимальным уровнем шума и вибрации во время маркировки. Жесткая и устойчивая штампованная передняя панель идеально подходит для работы в промышленной среде. Интуитивный интерфейс контроллера e10 и поставляемое с ним программное обеспечение просты в освоении и позволяют управлять всеми необходимыми параметрами маркировки.
Технические характеристики
| Портативный маркирующий механизм | |
| Тип маркирующего механизма | электромагнитный |
| Размер маркировочного окна | 120 x 25 мм (опционально 120 x 40 мм) |
| Максимальная скорость маркировки | до 5 сим/сек |
| Максимальная высота маркируемого изделия | неограничено |
| Глубина маркировки | до 0,5 мм по стали |
| Максимальная твердость материалов | до 62 HRc |
| Размеры | 277 x 217 x 218 мм |
| Вес | 3,7 кг |
| Управляющий кабель | 7,5 м |

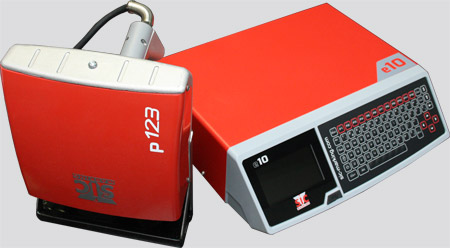

| Контроллер e10 | |
| Язык меню | 15 языков, включая русский |
| Графический дисплей | 480 x 272 пикселя |
| Клавиатура | встроенная герметичная QWERTY |
| Внутренняя память | > 1000 маркировочных файлов |
| Сила удара | 9 программируемых уровней |
| Шрифты | Arial, Courier, OCR, OCRA |
| Размер шрифта | от 0,1 до 99 мм |
| Сериализация | автоматическое приращение (буквенное, цифровое, по дате, по времени, по смене и т.д.) |
| Логотип | создается и загружается через ПК |
| 2D-коды (datamatrix) | ECC200 |
| Защита | ограничение доступа через систему паролей |
| Коммуникации | порт USB, Serial RS232, RS422, опционально - RS485, Profibus |
| Размеры | 380 x 322 x 112 мм |
| Вес | 5 кг |
| Потребляемая мощность | 300 Вт |
| Программное обеспечение | в комплекте (см. раздел Программное обеспечение) |
Преимущества
По сравнению с предыдущей моделью p122 в конструкции портативного маркиратора произошло несколько значительных изменений:

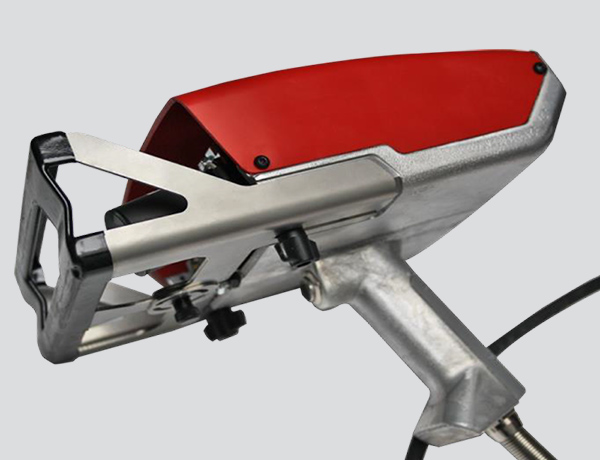

| Балансировка p123 улучшилась В конструкции аппарата теперь применяется ременная передача. Это позволило уменьшить шум во время работы и вибрирование маркиратора в руке. Кроме того, уменьшился вес машины. Появилась регулировка вылета рамки |  |

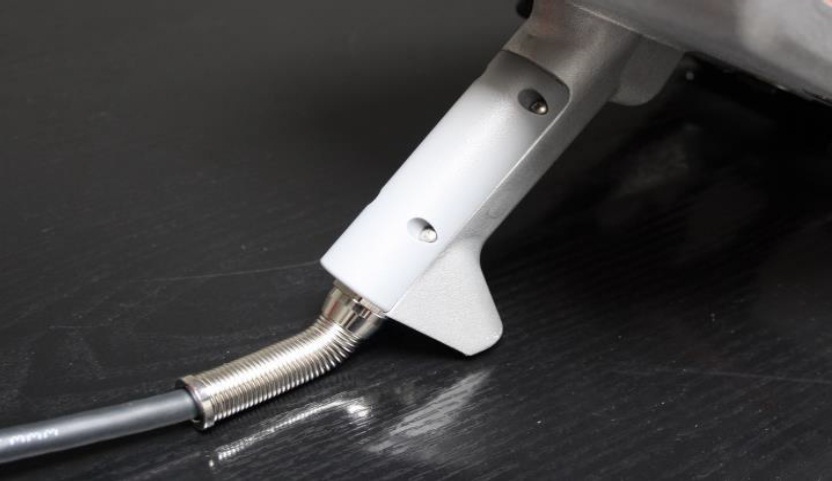

| Защита управляющего кабеля В месте выхода кабеля применена металлическая оплетка. Теперь кабель не ломается и защищен от повреждений Управляющий кабель может быть легко отсоединен и/или заменен; кабель может быть длиной 7,5; 10 или 15 м |  |

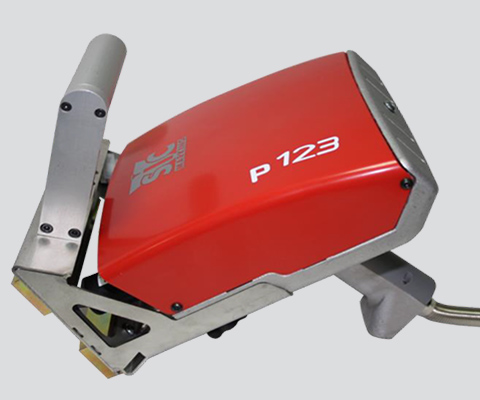

| Устойчивость положения Корпус из литого алюминия позволяет совместить и легкость и надежность Цельная неразборная передняя рамка обеспечивает жесткость и стабильность маркировки |  |

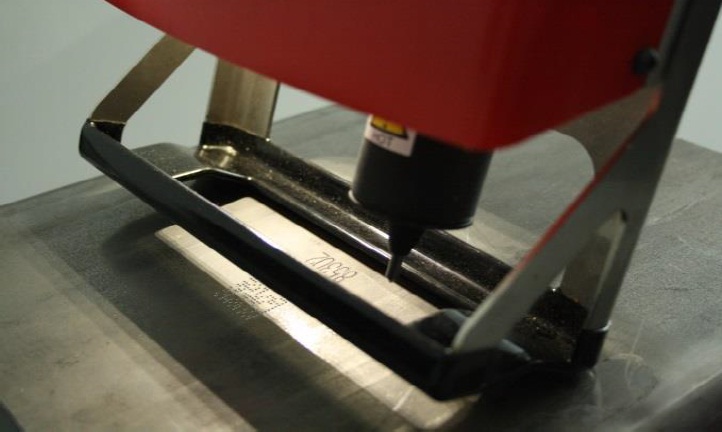

| LED-подсветка Для лучшего наблюдения за поверхностью, на которую наносится маркировка, применена светодиодная подсветка |  |

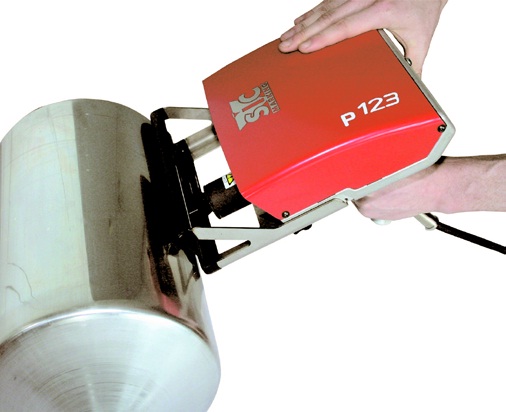

| Адаптирование к любой поверхности V-образный изгиб передней панели позволяет маркировать цилиндрические детали Использование магнитного прижима позволяет закрепить аппарат на детали и добиться стабильной глубокой маркировки |  |
Опции и расходные материалы
| Изображение | Наименование | Описание | Применение |
| Опции | |||
 | sic4300631/635 Расширенный ремонтный комплект e8/e10-p123 | Кейс с запасными частями, включая ударный модуль | Комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей и позволяет оперативно восстановить работоспособность оборудования и минимизировать простой на участке. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющие иглы, концевые переключатели, приводные ремни, предохранители |
 | sic4100444 Опция колонны для p123 | Маркировочный стол со штативом | Позволяет использовать портативный аппарат в качестве стационарного. Опция рекомендуется для маркировки небольших деталей, требующих жесткого закрепления. Также может быть использована для маркировки шильдов, бирок или табличек |
 | sic4400248 Транспортировочная тележка для e9/e10-p123 | Специальная тележка для закрепления контроллера и маркировочного механизма p123. Поставляется в разобранном виде | Тележка разработана для повышения мобильности портативных маркираторов и их оперативного перемещения в больших производственных помещениях. Размещена на устойчивой базе с резиновыми колесами большого радиуса, которые позволяют легко перемещать маркиратор по неровным поверхностям. Тележка может заменить стационарное место для размещения маркировочного комплекса |
 | sic4400251 Транспортная тележка с навесным аккумулятором для e10-p123 | Автономный маркировочный комплекс, смонтированный на тележке. 6000 стандартных символов на одном заряде. Зарядка 5 часов | Использование тележки с навесным аккумулятором делает работу маркиратора полностью автономной, без привязки к электрическим сетям. Использование транспортировочной тележки существенно снижает риски механических повреждений и загрязнения оборудования |
 | sic3100438 Кабель от контроллера к маркировочной голове - длина 10 м | Удлиненный кабель между маркировочным механизмом и контроллером e10. Устанавливается только в сервисном центре | Удлиненный кабель увеличивает рабочую зону маркировки на 2,5 метра |
| | sic3100440 Кабель от контроллера к маркировочной голове - длина 15 м | Удлиненный кабель между маркировочным механизмом и контроллером e10. Устанавливается только в сервисном центре | Удлиненный кабель увеличивает рабочую зону маркировки на 7,5 метров |
 | sic3300051 Опция Ethernet для контроллера e10/e10R | Электронная плата для установки в контроллер. Устанавливается только в СЦ | Опция необходима в том случае, когда требуется централизованное управление маркировочным комплексом с удалённого доступа. Подключение происходит к внутренней компьютерной сети предприятия – Ethernet |
 | sic4300645 Комплект усиленной маркировки для контроллера e10 | Электронная плата бустера-усилителя для установки в контроллер и ударный модуль | Комплект позволяет на 40% увеличить мощность портативного оборудования на базе контроллера e10. Комплект состоит из платы (бустера) и модуля увеличенной мощности. Установка данной опции позволяет добиться глубины до 0,9 мм при маркировке металлических деталей |
 | sic2190005 Система подвеса для портативных аппаратов Необходим крюк sic2120212 | Система для подвеса портативных аппаратов с крюком | Система подвеса для портативных маркираторов существенно облегчает повседневную работу оператора и снижает риски падения оборудования. Применения системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надежного крепления маркиратора к системе подвеса |
 | Иглы и направляющие 80, 100, 150 мм Иглы с заточкой 60°, 90°, 120° Стандартное оснащение: игла длиной 60 мм и углом заточки 90° | Удлиненные маркировочные иглы с различным углом заточки | Удлиненные маркировочные иглы необходимы для маркировки в глубоких полых областях, когда длины стандартной иглы 60 мм недостаточно. Для различных материалов используется следующий угол заточки иглы: 60° - для пластика, мягких металлов, для маркировки мелким текстом 90° - стандартная игла универсального применения 120° - игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи |
| Расходные материалы | |||
 | sic1120012 Игла с острием 90°, длина 60 мм | Твердосплавная игла для нанесения маркировки | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы зависит от целого комплекса факторов - твердости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т.п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования. В специальных случаях есть возможность использования игл с углом заточки 60 или 120 градусов, длиной 80,100 или 150 мм. |
 | sic2120006 Пружина | Пружина | Пружина служит для возврата иглы в домашнее положение. Рекомендуется на 2-3 иглы менять 1 пружину |
 | sic4300481 Смазка на основе вазелина 125 мл | Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных сервисных работ, рекомендована компанией SIC-Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки |
