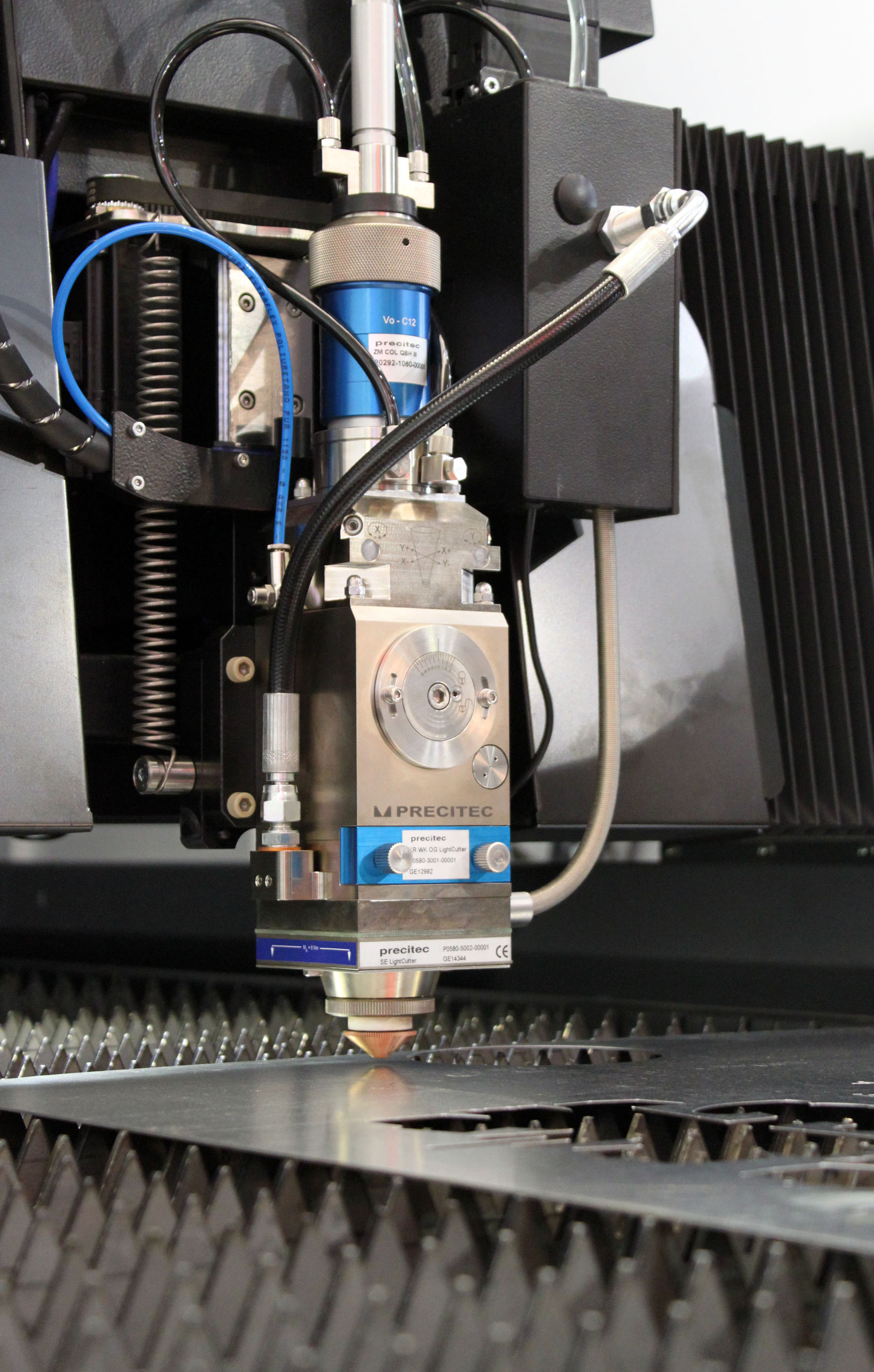

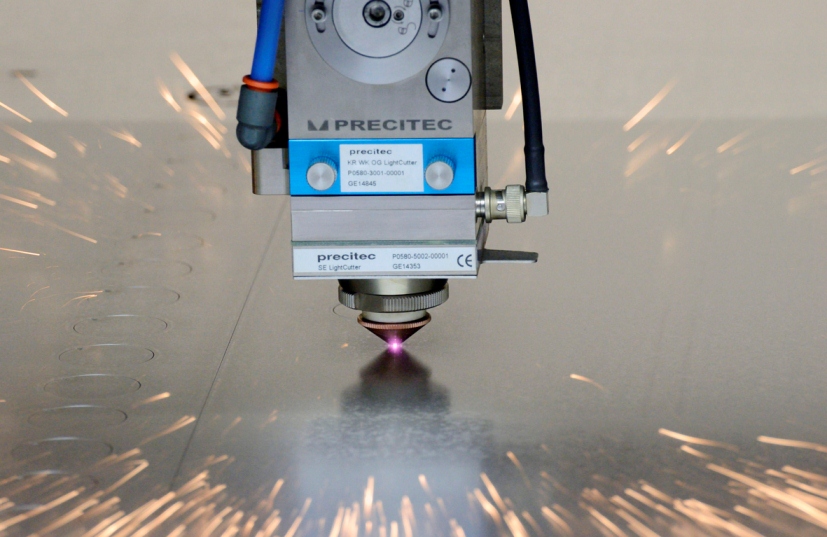

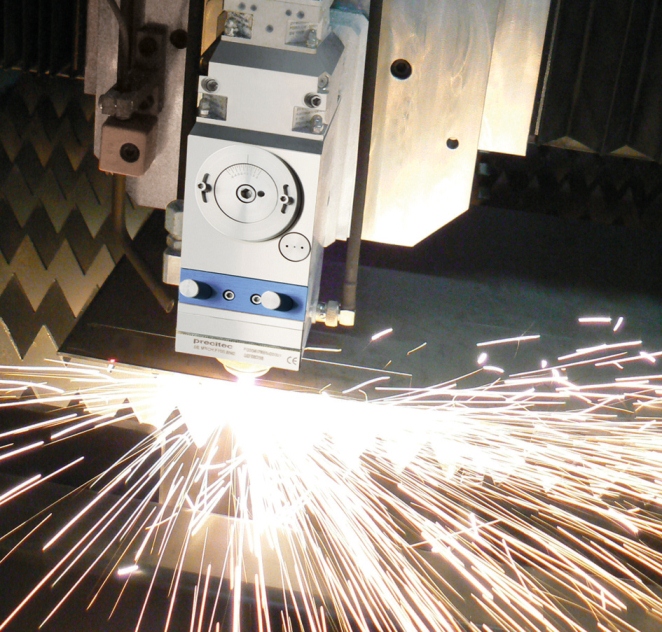

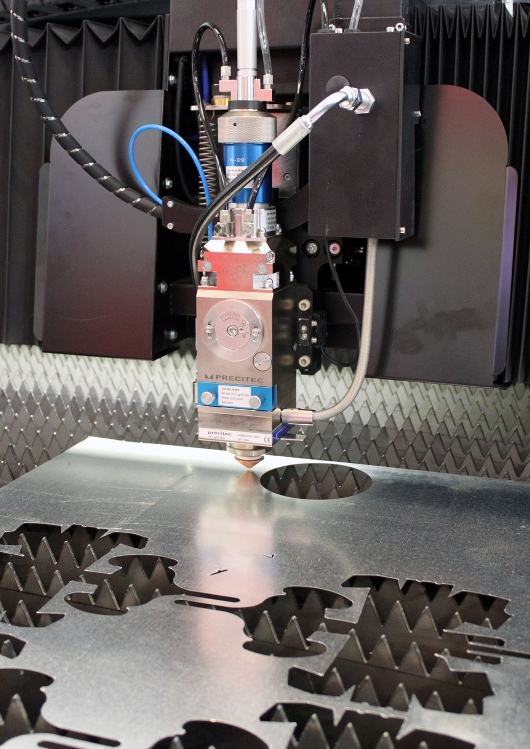

Система LightCutter для станков портального типа
Лазерная головка LightCutter при помощи волоконного лазера позволяет эффективно и экономично производить резку различных материалов малых и средних толщин: нержавеющую сталь и алюминий толщиной до 5 мм, конструкционную сталь до 10 мм. Данная головка интегрируется в станки портального типа с лазерным источником, имеющим мощность от 500 Вт до 2 кВт. К неотъемлемым функциям относится защита оптических элементов головки от брызг металла. Защита оптики от возможных загрязнений осуществляется благодаря сменному защитному стеклу. Обогащенный продувочный воздух предотвращает попадание производственной пыли и частиц в коллиматор головки. Фокусирующая линза располагается в герметичном сменном картридже, что предотвращает загрязнение оптики, даже если продувочный воздух загрязнен. Оптика из кварцевого стекла высокого качества обеспечивает стабильное фокусное расстояние, которое можно легко регулировать.
Эффективность
• Отличное соотношение цены и качества
• Высокая скорость резки, одновременно с высоким качеством обработанных кромок
• Простая и быстрая замена картриджа с защитным стеклом
• Продуманный дизайн механических компонентов
Гибкий подход
• Большой выбор фокусных расстояний
• Система Plug & Play
Удобство и безопасность
• Постоянный контроль расстояния до обрабатываемой поверхности
• Герметичный ход лазерного луча, с возможностью подключения продувочного воздуха (опция)
• Шкала для настройки положения фокуса
• Высококачественные оптические элементы головки
• Компактная и надежная конструкция
Технические характеристики
| Макс. мощность лазерного излучения | 2кВт (при длине волны 905 - 1090 нм) |
| Фокусные расстояния коллимации (Fc) | 75 мм, 100 мм |
| Фокусные расстояния фокусировки (Ff) | 75 мм, 100 мм, 125 мм, 150 мм, 200 мм |
| Величина макс. свободной апертуры | 26 мм |
| Осевые размеры | 352 мм (для Fc100/Ff100 или Ff125) |
| Вес | 3,1 кг (для Fc100/Ff100 или Ff125) |
| Габариты (ширина x глубина) | 75 x 69 мм |
| Вертикальная регулировка фокуса | - 5мм/ + 3мм |
| Макс. давление режущего газа | 25 бар |

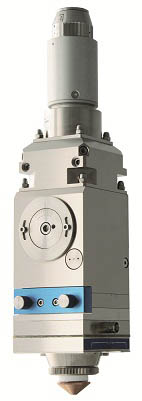

1. Оптический разъем
2. Модуль охлаждения
3. Модуль продувочного воздуха
4. Горизонтальная регулировка фокуса
5. Вертикальная регулировка фокуса
6. Картридж с защитным стеклом
7. Подсоединение режущего газа
8. Подключение к контроллеру емкостного датчика
9. Датчик положения сопла лазерной головки над заготовкой (насадка)
