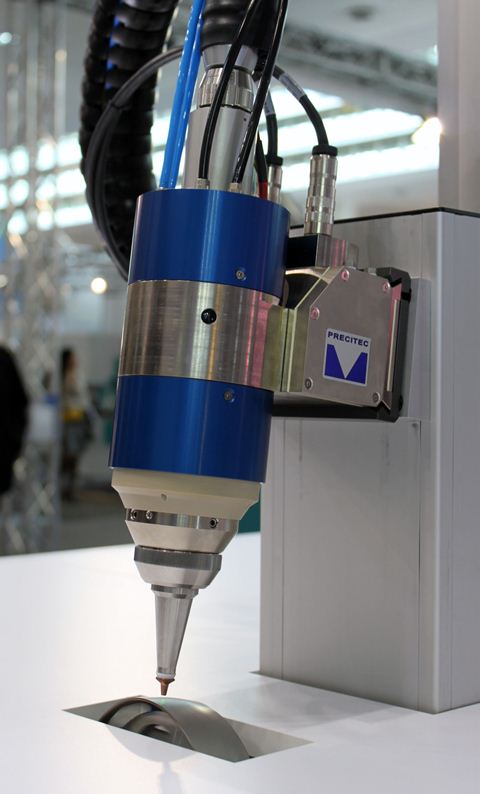

Система лазерной резки SolidCutter

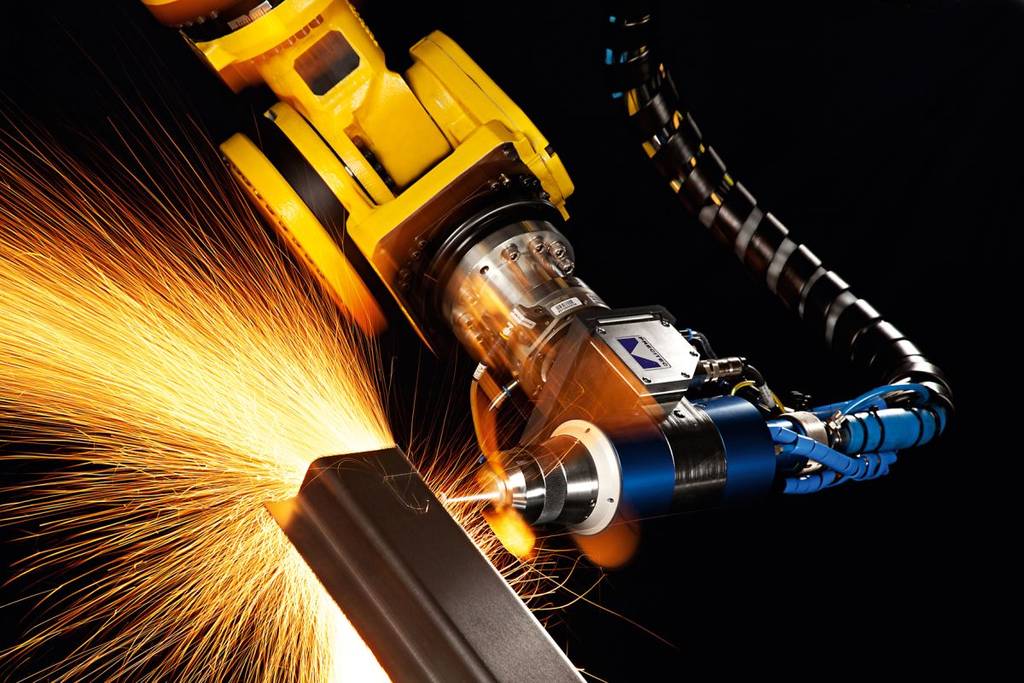

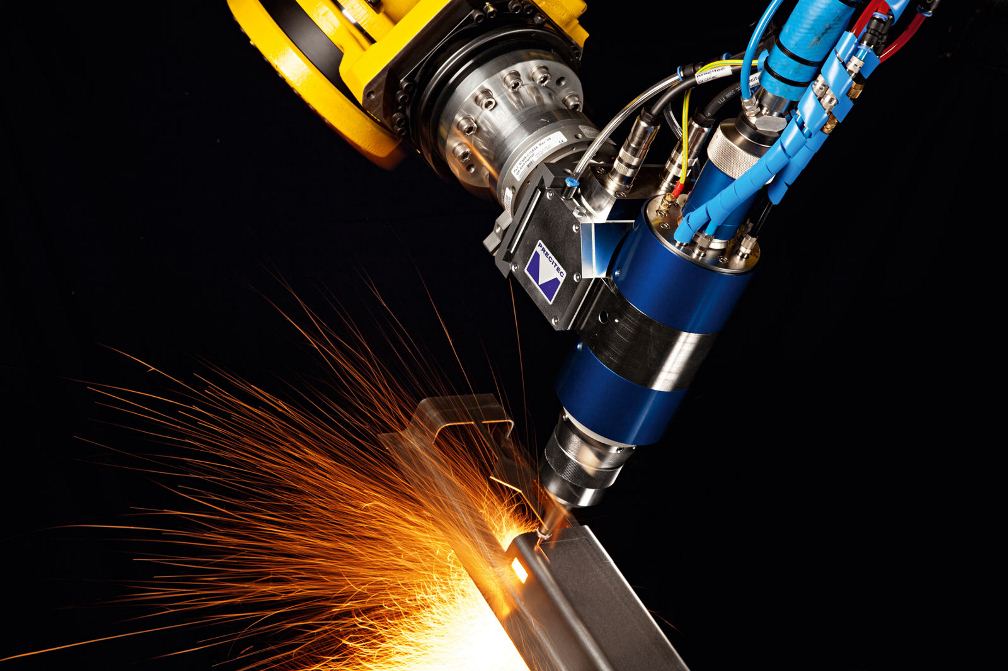

В режущую систему SolidCutter был вложен многолетний опыт компании Precitec в области лазерной резки. Быстро реагирующий датчик контроля расстояния с интегрируемым контролем высоты обеспечивает высокое качество резки с большой скоростью даже сложных 3D-деталей. Головка может использоваться с диодными и твердотельными лазерами. Линзы защищены от пыли, а ход лучей полностью герметизирован, что обеспечивает длительный срок службы оптики в грубых производственных условиях.
Эффективность
• Высокие скорости резки сложных 3D-деталей благодаря высокодинамичной оси Z с закрытым контуром автоматического регулирования
• Компактный, стильный дизайн, простое управление
• Полная герметичность конструкции благодаря концепции двойной камеры
• Герметичный модуль оптики без стороннего подвода продувочного воздуха
• Встроенные дополнительные фильтры
• Подключение Robcad-Simulation без трудоемкой оптимизации под производственное оборудование
• Высокие скорости резки до 20м/мин
Гибкий подход
• Фокусные расстояния - по вашему запросу
• Все подсоединения расположены в верхней области головы
• Прямые и угловые конструкции головки
• Минимальное время переналадки, высокий срок службы
Удобство и безопасность
• Фланец для простого и быстрого монтажа на оборудование
• Датчик столкновения с автоматическим сигналом отключения оборудования
• Оптимизированная струя режущего газа до 25 атм
• Интегрированный коллиматор
• Различные устройства охлаждения
Технические характеристики
| Макс. мощность лазерного излучения | 4кВт (при длине волны 900 - 1090 нм) |
| Фокусные расстояния коллимации (Fc) | 75 мм, 100 мм |
| Фокусные расстояния фокусировки (Ff) | 75 мм, 100 мм, 125 мм |
| Рабочий диаметр линзы | 26 мм |
| Осевые размеры | от 350 мм (350 мм, 380 мм, 402 мм) |
| Вес | около 5 кг |
| Габариты (ширина x глубина) | 163 x 132 мм |
| Вертикальная регулировка фокуса | +/- 15 мм |

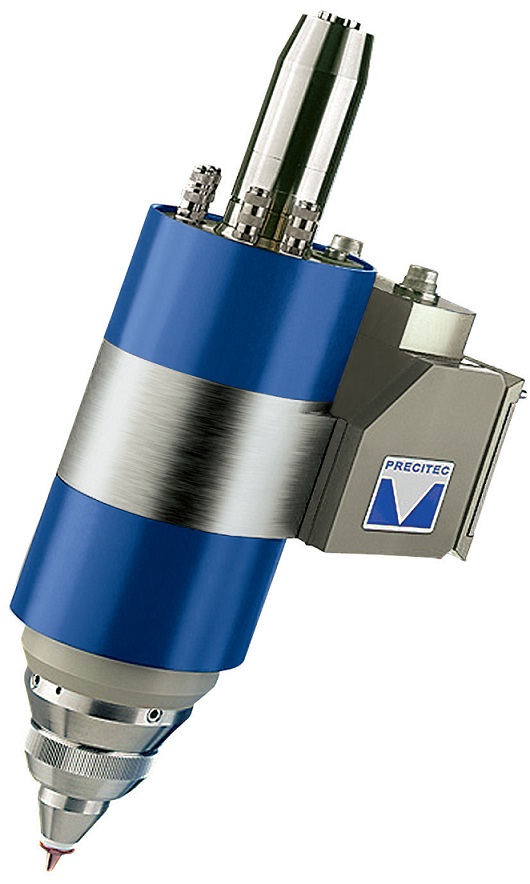

1. Оптический разъем
2. Подключение водяного охлаждения и режущего газа
3. Механизм регулирования положения головки
4. Датчик
