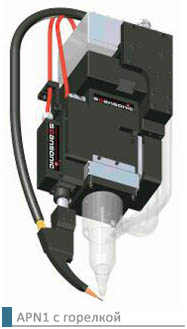

APN1 | Адаптивная Платформа с системой слежения

Система слежения и направления шва для электродуговых и плазменных процессов сварки

Описание
Система APN1 фирмы SCANSONIC – система автоматического слежения для электродуговых способов сварки и пайки. Запатентованный метод автоматического слежения и направления шва базируется на простом и надежном принципе: присадочная проволока, обеспечивающая материал для образования прочного шва одновременно выполняет функцию механического щупа для наведения в стык. Силовой датчик вводит острие присадочной проволоки в место стыка деталей и механически ведет его по всей длине сварочного шва. При отклонениях прохождения шва от стыка, система производит автоматическое наведение дуги на стык.
Управление системой слежения возможно в сочетании с различными системами управления посредством цифровых входов-выходов, шины DeviceNet, Interbus или Profibus.

Преимущества
• качественные швы благодаря точному соединению деталей, с использованием оптимальных параметров процесса
• нечувствительность системы к различным факторам, сопровождающим процесс сварки/пайки: загрязнениям, излучению, перегреву, парам и т.д.
• независимость от различных отклонений при подготовке деталей, их крепеже, а также независимость от систем управления
• сварка малых радиусов и сложных швов
• низкие затраты на программирование роботов/приборов управления
• постоянная скорость процесса
• возможность применения альтернативного острия-щупа (MIG/MAG)
• постоянная длина электрической дуги
• возможность использования как холодной, так и горячей проволоки

Технические характеристики

Скорость сварки	от 2 до макс. 4 м/мин
Рабочая область по горизонтали	+/- 50 мм
Рабочая область по вертикали	+/- 5 мм
Угол поворота системы	+/- 90°
Рабочее напряжение	24 B / 10 A
Вес без горелки	около 12 кг
Габариты (длина x ширина x высота)	217 x 164 x 570 мм
Комплектация	APN1 (без горелки)
