Новые контроллеры e10 и e10R
Полностью программируемый контроллер e10 предназначен для использования со всеми моделями оборудования промышленной серии в рамках крупносерийных производственных процессов. Позволяет управлять всеми необходимыми параметрами маркировки, такими как: плотность и глубина маркировки, размер шрифта, скорость и угол нанесения и др. Эргономика контроллера специально разрабатывалась для промышленных условий, крупный дисплей и мембранная клавиатура делают его удобным в использовании, а отсутствие в корпусе отверстий и вентиляционных окошек защищают его от влаги, пыли и загрязнений. Встроенное ПО обеспечивает эксплуатацию без подключения к компьютеру посредством ручного управления. В случае необходимости дополнительные программы для ПК позволяют расширить функционал по созданию и редактированию файлов. Контроллер может быть интегрирован в локальную сеть предприятия. Существует две версии поставки данного оборудования:

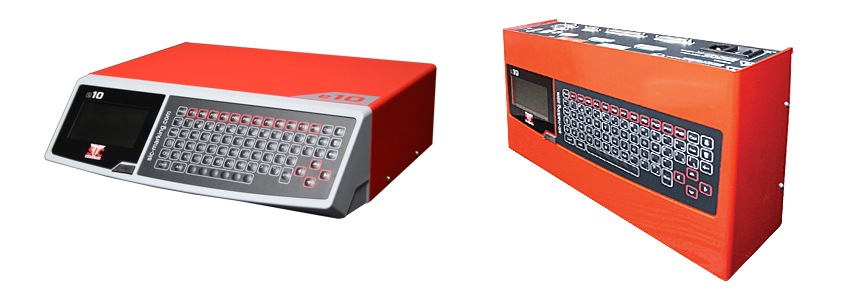

• Контроллер е10 – горизонтальная конфигурация;
• Контроллер е10R – вертикальная конфигурация, с возможностью дополнительного крепления.
Интерфейс поставляемого программного обеспечения поддерживает более 10 языков, включая русский.
Обновленная линейка контроллеров e10 пришла на смену серии e8 и обладает рядом преимуществ по сравнению с предыдущей своей версией:

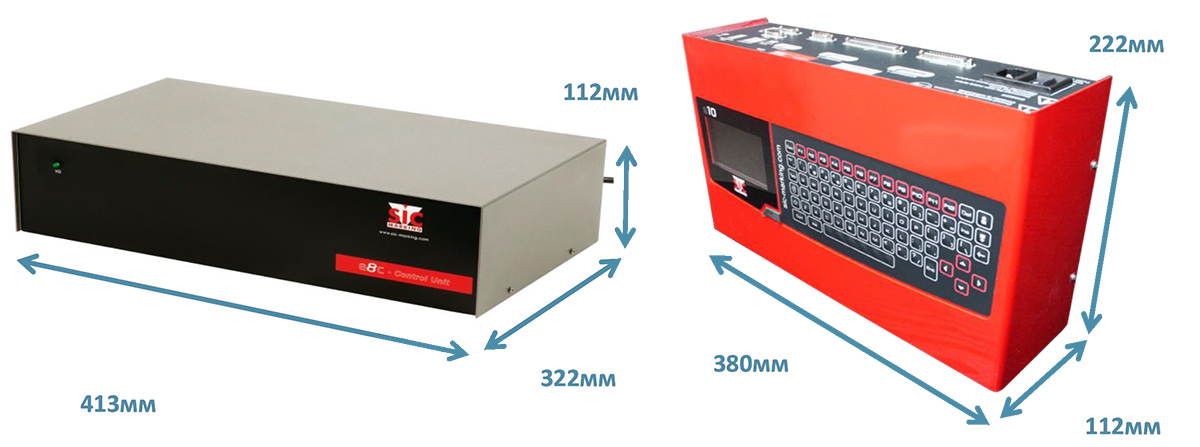

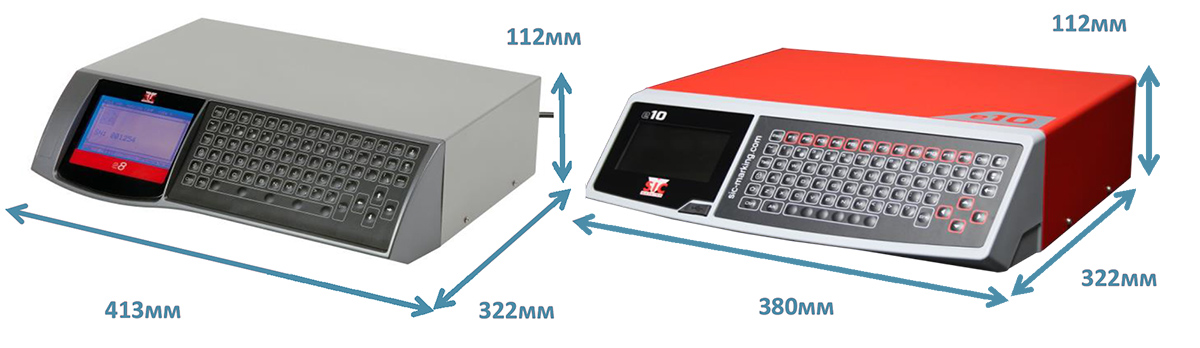

1) Новые контроллеры e10 компактнее, чем e8. Их размеры примерно на 10% меньше соответствующих размеров e8. Также уменьшился и вес контроллера. Новые контроллеры весят 5 кг (вес e8 составлял 5,4 кг).
2) Функция "быстрого запуска". Время запуска контроллера e8 = 13 секунд, у e10 = 4 секунды.
3) Увеличенный объем памяти устройства. Контроллер e10 позволяет хранить в памяти в 2 раза больше файлов, чем свой предшественник.
4) Цветной экран (95x54 мм). Разрешение экрана e10 = 480 x 272 пикселя (у e8 = 240 x 128 пикселей).

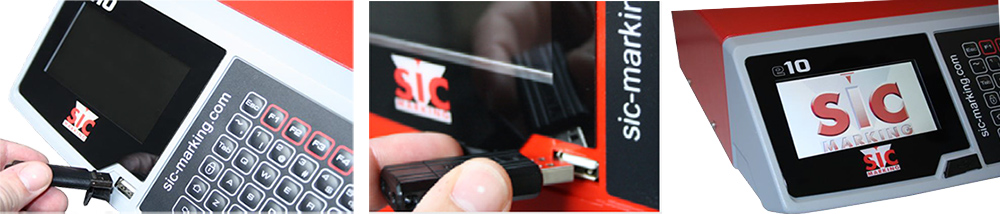

5) Порт USB, расположенный на передней панели. Легкий способ перенести информацию с flash-накопителя в память контроллера.
6) Новое программное обеспечение "SIC-Tool e10".

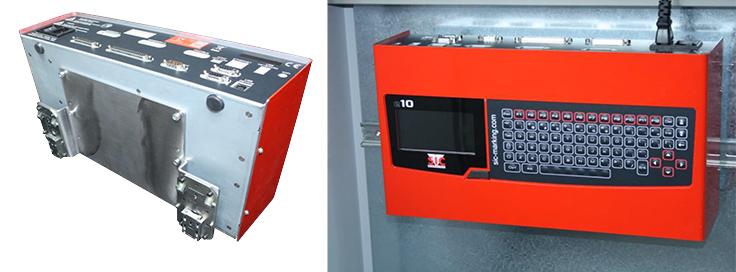

7) Простота крепления контроллера e10R. Данная версия контроллера имеет те же возможности, что и e10 и может быть легко смонтирована, например, на стене. Для этого SIC-Marking предлагает дополнительный набор для крепления, соответствующий стандарту DIN. Разъемы для крепления могут устанавливаться как сверху, так и в нижней части контроллера.
8) Возможность управления двумя дополнительными осями (плата управления третьей и четвертой осью поставляется как дополнительная опция).
9) Возможность глубокой маркировки для портативных аппаратов (плата поставляется как дополнительная опция).

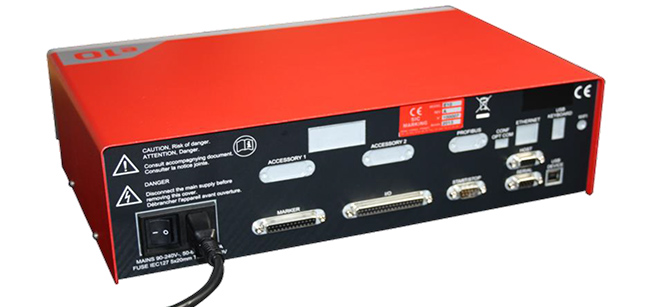

10) В дополнение к имеющимися стандартным портам RS232, RS422, выходу USB, в контроллере е10 возможна установка дополнительной платы для работы с RS485, Profibus. Также, как дополнительная опция, возможна работа с TCP/IP, Ethernet. Возможна установка дополнительного гнезда для карты USB.
| Технические характеристики | Программное обеспечение |
| • защищенность корпуса от влаги и пыли: стандарт IP 51 • размеры: 380 x 322 x 112 мм • вес: 5 кг • графический дисплей: 95 x 54 мм • клавиатура: QWERTY, защита от влаги, возможность подключения внешней клавиатуры • встроенные порты: RS422, RS232, USB (RS485, Profibus опционально) • подключение к локальной сети: Ethernet (TCP/IP) • функция подключения дополнительных устройств • потребляемая мощность: 300 Вт при электрических параметрах сети 80-260 В, 50-60 Гц • работа с дискретными сигналами I/O, поддержка протокола обмена данных | • файловый менеджер: создание, редактирование, загрузка, удаление маркировочных файлов • предварительный просмотр маркировки • создание логотипа: создается и загружается через ПК • внутренней память: >1000 файлов и 50 логотипов • шрифты: Arial, Courier, OCR, OCRA • управляемые оси: базовые X и Y (в плоскости), ось вращения D для цилиндрических деталей и цифровая ось Z для регулировки по высоте - опционально • программируемые параметры: размер символа, сила удара, скорость маркировки, регулировка глубины и плотности нанесения точек, маркировка под указанным углом, радиусом, зеркальное отражение маркировки • маркировка 2D-кодов: data matrix ECC200 • сериализация (автоматическое приращение): буквенное, цифровое, цифробуквенное, по дате, сменам и др. • защита: возможность использования системы паролей, ограничивающей доступ к изменению наносимой информации • дополнительное программное обеспечение для ПК (см. раздел Программное обеспечение) |
