Основные характеристики серий. Контроллер e9
Сравнительные характеристики серий представлены в таблице
| Техническая характеристика | Промышленная серия e10 | Коммерческая серия e9 |
| Серийность маркировки (выпуск продукции) | серийное, крупносерийное производство | единичное, мелкосерийное производство |
| Максимальная энергия удара | 2,7 Дж | 1,6 Дж |
| Маркировка цилиндрических деталей | Да, при использовании опции "ось вращения", вес детали до 5 кг | Да, маркировка детали аппаратом ec9, вес детали до 3кг |
| Работа с ПК (программное обеспечение sic tool) | Да, работа со всем программным обеспечением. Подключение через RS232, USB | Работа только с опционной программой для изготовления логотипов. Подключение через RS232, USB |
| Подключение к компьютерной сети предприятия | Да, при использовании опции "Ethernet" (TCP/IP) | Нет |
| Нанесение маркировки 2D кода (Datamatrix) | Да | Нет |
| Специальные варианты исполнения | Да | Нет |
| Управляющий кабель портативных аппаратов | 7 м (опция 10 и 15 м) | 3 м |
| Порт (I/O) | Да (8I/8O) | Нет |
| Маркировка прочерчиванием | Да, при использовании оборудования i61, i113 | Нет |
| Интеграция в производственное оборудование | Да, при использовании интегрируемых аппаратов | Нет |
| Возможность подключения внешней клавиатуры | Да | Нет |
Управление параметрами маркировки при помощи контроллеров
Контроллер - устройство, отвечающее за управление всеми доступными параметрами маркировки, а также контроль и мониторинг процесса маркировки. Панель управления обеспечивает доступ к параметрам, а интегрированное программное обеспечение и максимально приближенный к компьютерному интерфейс предлагают весь необходимый инструментарий для создания, редактирования и просмотра маркировочного файла. В большинстве случаев использование встроенных функций контроллера позволяет исключить подключение к ПК.
В условиях серийного и крупносерийного производства эффективное управление оборудованием промышленной серии обеспечивает контроллер e10. Контроллер полностью адаптирован для работы в жестких промышленных условиях, предоставляет максимальные возможности по управлению процессом маркировки и без дополнительных сложностей может быть интегрирован в локальную сеть предприятия. Оборудование коммерческой серии с упрощенным контроллером e9 предназначено для использования в условиях единичного и мелкосерийного типов производства.

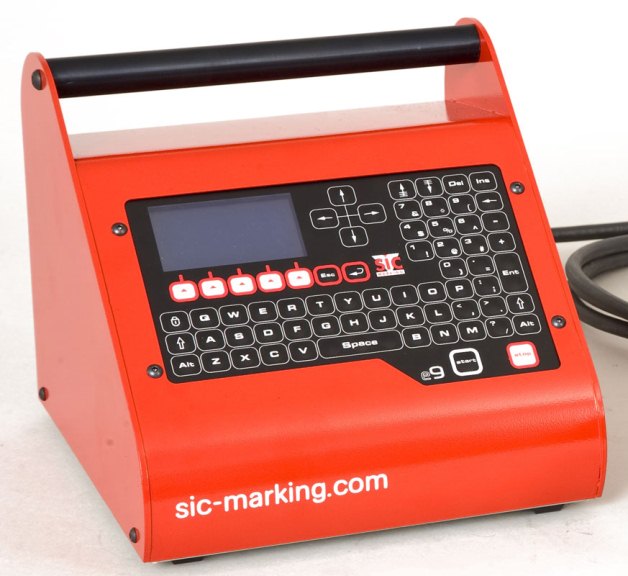

Контроллер e9
Полностью программируемый контроллер e9 предназначен для работы со всеми моделями аппаратов коммерческой серии в условиях мелкосерийного производства, в том числе и без подключения к ПК. Используется для установки всех необходимых параметров маркировки (глубина маркировки, размер шрифта, плотность маркировки и т.д.). Контроллер имеет упрощенный пользовательский интерфейс, поддерживающий русский язык.
| Технические характеристики |
| • размеры: 240 x 226 x 195 мм • вес: 4,6 кг • графический дисплей: 70 x 35 мм • клавиатура: QWERTY, защита от влаги • встроенные порты: RS232, USB • подключение к локальной сети: нет • потребляемая мощность: 200 Вт при электрических параметрах сети 220 В, 50-60 Гц |
| Программное обеспечение |
| • файловый менеджер: создание, редактирование, загрузка, удаление маркировочных файлов • предварительный просмотр маркировки • создание логотипа: создается и загружается через ПК • внутренней память: 500 файлов • шрифты: Arial, Courier, OCR, OCRA • управляемые оси: базовые X и Y (в плоскости), ось вращения D для цилиндрических деталей - опционально • программируемые параметры: размер символа, сила удара, скорость маркировки, регулировка глубины и плотности нанесения точек, маркировка под указанным углом, радиусом • маркировка 2D-кодов: нет • сериализация (автоматическое приращение): по дате, по серии • защита: возможность использования пароля, ограничивающего доступ к изменению наносимой информации • дополнительное программное обеспечение для ПК (см. раздел Программное обеспечение) |
